您當前位置：行業與產品 >> 蝶閥系列 >> 電動法蘭式硬密封蝶閥

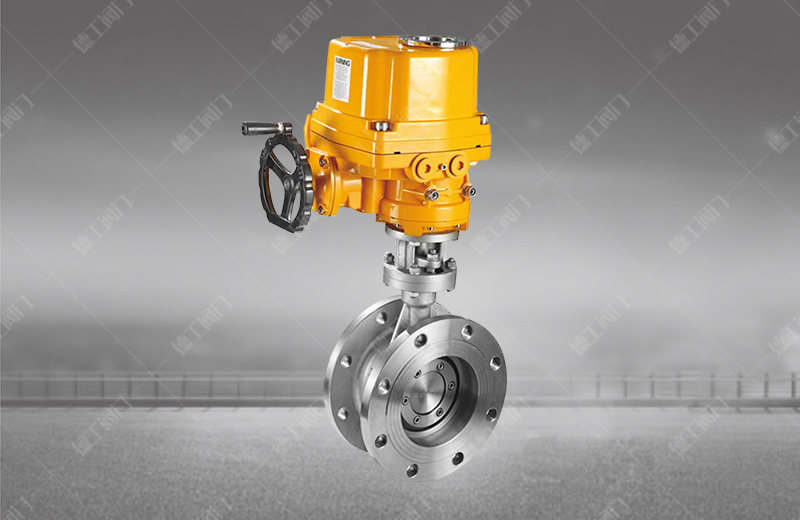

電動法蘭式硬密封蝶閥

技術參數

產品型號：D943H
公稱通徑：DN50~2000mm
公稱壓力：PN0.6~2.5MPa
閥體材質：WCB、304、316
驅動方式：電動，氣動、手動
設計標準：GB/T12238-1989
法蘭連接尺寸：GB/T9113.1-2000；GB/T9113.2-2000 GB/T9115.1-2000；GB/T9115.2-2000
結構長度：GB/T12221-1989
壓力試驗：GB/T13927-1992；JB/T9092-1999

產品詳情

產品概述
本產品由閥體、蝶板、密封圈、傳動機構等主要部件組成。其結構采用三維偏心原理設計，彈性密封和硬軟多層密封兼容的加工新工藝，使蝶閥在運行工作時，減少其扭矩力，達到省力，節能之功能。從而確保整體的抗腐蝕．耐高溫．,抗靡損的可靠性。

主要性能特點
1、結構獨特、型小輕便、操作靈活、省力、方便；
2、密封可靠，可達到氣密封無泄漏；
3、流量特性趨于直線調節性有****；
4、采用三偏心原理，使密封面近似零靡損延長了閥門的使用壽命；
5、應用范圍廣。如：可用于水、蒸氣、油品、空氣、煤氣等介質。
6、適用不同溫度及6.4MPa以下的壓力等級，耐腐蝕等各種介質管線。

應用范圍
本蝶閥適用于食品、醫藥、石油化工、電廠、鋼廠、工業環保水處理及高層建筑、供排水管道上作調節流量和截斷流體****裝置。

主要外形連接尺寸 PN0.6，1.0MPa

公稱通徑DN		結構長度L		外形尺寸（參考值）				連接（標準值）						參考重量
公稱通徑DN		結構長度L		H	Dd943H			PN0.6MPa			PN1.0MPa
mm	inch	短	長	H	H3	A3	B3	D	D1	z- d	D	D1	z- d
50	2	108	150	112	530	250	255	140	110	4-14	165	125	4-18	17
65	5/2	112	170	115	530	250	255	160	130	4-14	185	145	4-18	20
80	3	114	180	120	565	250	255	190	150	4-18	200	160	8-18	23
100	4	127	190	138	600	250	255	210	170	4-18	220	180	8-18	25
125	5	140	200	164	640	250	255	240	200	8-18	250	210	8-18	40
150	6	140	210	175	705	300	315	165	225	8-18	285	240	8-22	47
200	8	152	230	200	775	300	315	320	280	8-18	340	295	8-22	60
250	10	165	250	243	945	300	315	375	335	12-18	395	350	12-22	95
300	12	178	270	250	1070	300	315	440	395	12-22	445	400	12-22	124
350	14	190	290	280	1140	300	315	490	445	12-22	505	460	16-22	181
400	16	216	310	305	1210	300	315	540	495	16-22	565	515	16-26	260
450	18	222	330	350	1335	575	714	595	550	16-22	615	565	20-26	338
500	20	229	350	380	1415	575	714	645	600	20-22	670	620	20-26	360
600	24	267	390	445	1605	656	810	755	705	20-26	780	725	20-30	540
700	28	292	430	480	1844	656	810	860	810	24-26	895	840	24-30	580
800	32	318	470	530	2040	656	810	975	920	24-30	1015	950	24-33	845
900	36	330	510	580	2255	785	863	1075	1020	24-30	1115	1050	28-33	1050
1000	40	410	550	650	2380	785	863	1175	1120	28-30	1230	1160	28-36	1500
1200	48	470	630	760	2640	785	863.	1405	1340	32-33	1455	1380	32-39	2000
1400	56	530	710	850	2886	8410	890	1630	1560	36-36	1675	1590	36-42	3000
1600	64	600	790	1030	3156	810	890	1830	1760	40-369	1915	1820	40-48	4700
1800	72	670	870	1230	3421	830	930	2045	1970	44-39	2115	2020	44-48	6500
2000	80	760	950	1350	3685	850	940	2265	2180	48-42	2325	2230	48-48	8700

主要外形連接尺寸 PN1.6,2.5MPa

公稱通徑DN		結構長度L		外形尺寸（參考值）				連接（標準值）						參考重量
公稱通徑DN		結構長度L		H	Dd943H			PN1.6MPa			PN2.5MPa
mm	inch	短	長	H	H3	A3	B3	D	D1	z- d	D	D1	z- d
50	2	108	150	112	530	250	255	165	125	4-18	165	125	4-18	19
65	5/2	112	170	115	530	250	255	185	145	4-18	185	145	8-18	22
80	3	114	180	120	565	250	255	200	160	8-18	200	160	8-18	25
100	4	127	190	138	600	250	255	220	180	8-18	235	190	8-22	28
125	5	140	200	164	640	250	255	250	210	8-18	270	220	8-26	43
150	6	140	210	175	705	300	315	285	240	8-22	300	250	8-26	50
200	8	152	230	200	775	300	315	340	295	12-22	360	310	12-26	64
250	10	165	250	243	945	300	315	405	355	12-26	425	370	12-30	99
300	12	178	270	250	1070	300	315	460	410	12-26	485	430	16-30	130
350	14	190	290	280	1140	300	315	520	470	16-26	555	490	16-33	188
400	16	216	310	305	1210	300	315	580	525	16-30	620	550	16-36	270
450	18	222	330	350	1335	575	714	640	585	20-30	670	600	20-36	350
500	20	229	350	380	1415	575	714	715	650	20-33	730	660	20-36	375
600	24	267	390	445	1605	656	810	840	770	20-36	845	770	20-39	560
700	28	292	430	480	1844	656	810	910	840	24-36	960	875	24-42	610
800	32	318	470	530	2040	656	810	1025	950	24-39	1085	990	24-48	880
900	36	330	510	580	2255	785	863	1125	1050	28-39	1185	1090	28-48	1100
1000	40	410	550	650	2380	785	863	1255	1170	28-42	1320	1210	28-56	1600
1200	48	470	630	760	2640	785	863.	1485	1390	32-48	1530	1420	32-56	2150
1400	56	530	710	850	2886	810	890	1685	1590	36-48	1755	1640	36-60	3200
1600	64	600	790	1030	3156	810	890	1930	1820	40-55	1975	1860	40-60	5000
1800	72	670	870	1230	3421	830	930	2130	2020	44-55	2195	2070	44-68	6900
2000	80	760	950	1350	3685	940	2345	2230	48-60	2425	2300	48-68	9100
