您當前位置：行業與產品 >> 球閥系列 >> 電動三片式球閥

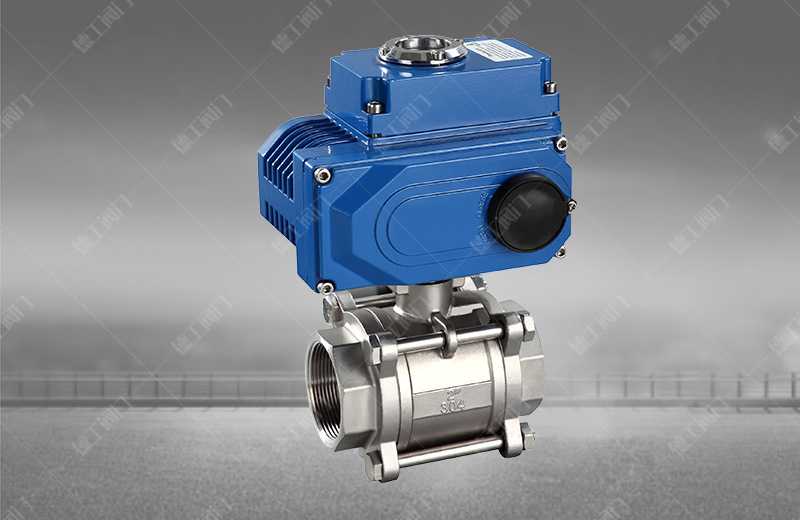

電動三片式球閥

技術參數

產品型號：Q911F
公稱通徑：DN10~100mm
公稱壓力：PN16~64MPa
適用溫度：-20 ~ +80℃
連接方式：對焊，絲扣
主要材質：碳鋼(C)、不銹鋼(P4、P6)
設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
檢驗主試驗：JB/T 9092、API 598

產品詳情

產品概述

電動三片式球閥是近年來廣泛采用的一種燃氣閥門，有著自身優越性、開關無摩擦、密封不會受到磨損、啟閉力矩小，選配執行器以精巧型為主來實現對介質的切斷或調節，如今是燃氣設備、石油化工、航天航空、真空設備、電鍍設備、農業機械、食品機械、鋼鐵冶金、暖通空調、干燥設備、生物制藥、醫療器械、等行業的****產品。

結構特點

流通性好、品質優良、精巧美觀、啟閉力矩小、壽命長

球閥高平臺結構、ISO5211連接標準、安裝更加專業和方便

雙向密封、介質任意流向、自動補償、自潔功能、可適用纖維和微小顆粒的小顆粒的懸濁液及粘性介

技術參數
公稱通徑	DN10-100mm
連接方式	對焊
執行器選配	A系列、B系列及進口執行器系列
控制方式	開關型（電開、電關）、調節型
公稱壓力	PN16、25、40、64bar（如需更高壓力訂貨時注明）
電源電壓	AC220V、AC380V、DC24V（其它特制）
介質溫度	W1:-40-180℃、W2:-40 - 300℃
介質溫度	W3:-30 - 425℃、W4:-40 -425℃
環境溫度	標準型：-20 - 80℃
防護等級	IP55、IP65、IP67
閥體材質	碳鋼(C)、不銹鋼(P4、P6)
密封材質	聚四氟乙烯(F)、對位聚苯(PPL)
密封材質	金屬硬密封(H)、砸質合金(Y)

備注：其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型

要外形尺寸-PN16（16bar）

公稱通徑 [DN]	尺寸[mm]					執行器選配
公稱通徑 [DN]	L	L1	L2	H	D	執行器選配
15	75	165	150	223	21	A-005	B-010
20	85	165	150	230	27	A-005	B-010
25	90	165	150	190	34	A-010	B-010
32	112	165	150	195	43	A-010	B-010
40	120	190	170	210	49	A-020	B-015
50	145	190	170	220	61	A-020	B-015
65	170	190	170	235	76	A-040	B-020
80	200	270	220	280	89	A-060	B-030

特殊選項
防爆型	防爆等級：Exd II BT4 防爆證號：GYB13.1736X
調節型	輸入4 - 20mA、O- 5V．DC、0- 10V．DC等信號，實現閥門調節功能
手動功能	電動執行器配有手動裝置，開閥、關閥功能
備注：	1、電動執行器的參數和選配請查閱執行器資料。
備注：	2、如有特殊工況要求或加大執行器規格，具體參數和外形尺寸請向我們索取。
